وصف الهيكل

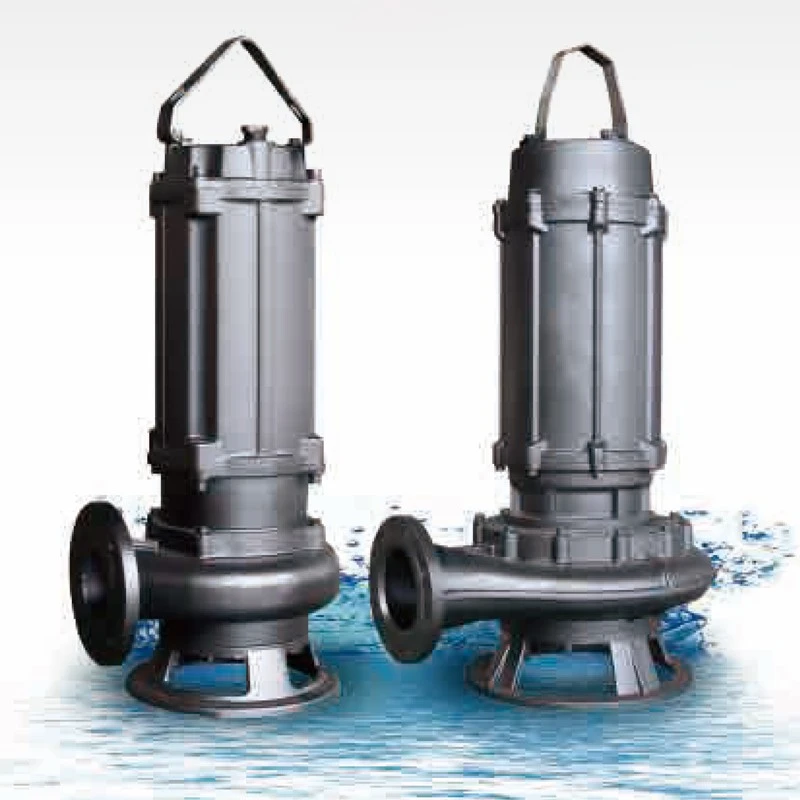

- الهيكل العام لوحدة مضخة الصرف الصحي الرأسية الغاطسة ناضجة ويتم تقسيم السكن الحركي بشكل معقول. إن تصميم ناتئ تمديد العمود القصير ، وغرابة الرقبة في تركيب المكره صغير ، ومركز وحدة المضخة منخفضة ، والعملية أكثر موثوقية
- تصميم هيدروليكي مبتكر وفريد من نوعه ، نطاق تشغيل المضخة واسع وكفاءة عالية وتوفير الطاقة. الاهتزاز الصغير ، والتشغيل المستقر ، وضمان قابلية تمرير المواد الصلبة ومضاد الألياف
- تضمن ختم آلة تثبيت سلسلة التثبيت الممتازة ذات الطرف الواحد ووظيفة ختم الماء للتنظيف الذاتي أن تكون عمر خدمة كل من أختام الجهاز أكثر من 15 ، 000
- High reliability submersible motor, F-class insulation level, maximum operating temperature 150℃. In addition, the >تم تصميم السكن المحرك 30KW مع بنية سترة التبريد للتثبيت الاختياري بالإضافة إلى النوع القياسي
- تدمج وحدة المضخة قياس درجة حرارة الحامل PT100 ، وقياس درجة حرارة التعويذة PT100 ، وغرفة الزيت ، ومكونات حماية تسرب تجويف المحرك ، وتراقب تشغيل وحدة المضخة بالكامل. يمكنه عرض البيانات في الوقت الفعلي والتنبيه تلقائيًا أو الإغلاق من خلال خزانة التحكم الذكية
- تم تصميم المحامل وتكوينها لمدة 100 ، 000 ساعة
- تحسين التوازن الديناميكي من الدافعين
- يتم علاج أو رسم جسم المضخة ، وغطاء المضخة ، وأمور غرفة الزيت أو رسمها لتحسين مقاومة التآكل
- خمس طرق للتثبيت لوحدات المضخة ، وسهولة التفكيك والصيانة ، وخالية من القلق ، وخالية من المتاعب ، وتوفير الوقت
طلب
- الإدارة البلدية ، وترويشات المياه ، ومحطات مضخة رفع مياه الصرف الصحي
- صناعة حماية البيئة
- معالجة مياه الصرف الصحي
- صناعة الضوء
- الصناعة الكيميائية
- التعدين
- صناعة البترول
- الحفاظ على المياه ، مشاريع تحويل المياه ، محطات المضخة المتكاملة
- المعادن
نقل وسيط
- مياه الأمطار المحلية ، مياه الصرف الصحي ، الأوساخ
- مياه الصرف الصناعية
- الطين
- رماد
- قمح
- الأسماك والروبيان
- السوائل التي تحتوي على جزيئات صلبة معلقة والمواد الصلبة المعلقة ليفية في هذه العملية.
الميزات الفنية الرئيسية
- الهيكل العام - the submersible electric pump is a reasonable and mature vertical machine pump direct-connected pump unit. It adopts a special shaft extension submersible motor at the top and the pump at the bottom. The pumping medium is sucked in from the bottom axially, flows through the impeller for pressurization, and then passes through the lateral discharge port of the pump body, and finally discharged through the elbow and straight pipe. The impeller is fixed to the motor shaft extension by hexagon socket screws, and forms a common rotor component with the motor shaft, laminations, etc. The short shaft extension and small cantilever ratio significantly reduce the eccentric deviation between the various parts of the rotor, reduce the center of gravity of the pump unit, and reduce vibration. Extend the service life of the machine seal and bearing. The vertical submersible sewage pump body and pump cover together form the pressure-bearing boundary. The design temperature is 40℃. The design pressure of the pump with a head of less than 40m is 0.6MPa, and the design pressure of the pump with a head of >4 0 m هو 1.0mpa. يتم استخدام الحلقات O كختمات ثابتة موثوقة في المفاصل بين الأجزاء. أثناء عملية التجميع ، يجب اختبار الأختام الثابتة والأختام الكابلات والأختام الميكانيكية وغرف المحركات لكل مضخة وحدة المضخة بدقة لضمان السلامة والموثوقية.
- تصميم المكون الهيدروليكي المتقدم والمحسّن- يمتص أحدث إنجازات الجامعات ومعاهد الأبحاث والخبرة المتقدمة لمنتجات مماثلة لمصنعي الصناعة.
- يتبنى المكره نوعًا متعدد القنوات أو قناة مزدوجة وفقًا لقطر المدخل وهندسة قناة التدفق ، مع كفاءة عالية ومنفذ واسع ، بحيث لا يمكن أن يحقق أي تحميل زائد ، قابلية مرور عالية وقدرة مضادة للالتزام أفضل توازن. تتم معالجة قالب المكره بواسطة مركز تصنيع CNC لضمان متطلبات دقة الأبعاد للصب ، ويتم تشكيل الصب بواسطة آلة الرمال الاستثمارية. يحتوي المكره من المضخات عالية الارتفاع أو عالية الطاقة على موازنة الثقوب ، والآخر هو تحقيق التوازن بين القوة المحورية للدوار ، والآخر هو تقليل ضغط تجويف ختم الماء وإزالة الحرارة الناتجة عن احتكاك الحلقات الديناميكية والثابتة لختم الماء. يحتوي جسم المضخة على قناة تدفق واسعة ، وزاوية انتشار منفذ معقولة ، وفقدان هيدروليكي صغير ، وإمكانية مرور الأوساخ الجيدة.
- تم تحليل المكره وجسم المضخة بواسطة CFD والتحقق من الاختبارات. تكون كفاءة المضخة وكفاءة مجموعة المضخة أعلى بكثير من المؤشرات المحددة في GB/T {24674-2021 مضخة كهربائية غاطسة مياه الصرف الصحي. على الرغم من كونه فعالًا للغاية وتوفير الطاقة ، إلا أنه يأخذ أيضًا في الاعتبار قابلية النجاح ومضاد المواد الصلبة أو الألياف الطويلة. منحنى QH شديد الانحدار نسبيًا ، ومنحنى QP مسطح نسبيًا ، مما يحقق هدف التصميم المتمثل في عدم الحمل الزائد. تحتوي المضخة على نطاق تدفق تشغيل واسع ، وكفاءة عالية ، وانخفاض الاهتزاز والتشغيل السلس.
- التصميم الذاتي لتجويف ختم غرفة المياه- يعتمد تصميم تقنية التنظيف الذاتي ، ويتم وضع هيكل أخدود حلزوني على غطاء المضخة ، ويتم تشكيل فجوة شعاعية صغيرة بين المكره والمضخة. عند تشغيل المضخة ، يتم إلقاء الجسيمات المتوسطة في الأخدود إلى الخارج تحت قوة الطرد المركزي للمكره الدوار ، مما يمنع الأوساخ الصلبة من الدخول أو منع إيداع الجسيمات في تجويف الختم وتدمير الأجزاء الدوارة.
- ختم ميكانيكي موثوق به- يتم وضع غرفة مياه ووجه واحد ، وينبخ كبير ، وختم ميكانيكي مشحم للماء المطاطي بين غرفة المضخة وغرفة الزيت. تستخدم الحلقات الديناميكية الثابتة كربيد السيليكون مع معامل احتكاك منخفض للغاية للاتصال بالكربيد التنغستن "الصعب إلى الصعب" ، وهو أكثر مقاومة للارتداء. الأجزاء المعدنية مصنوعة من الفولاذ المقاوم للصدأ ، مما يضمن عمر خدمة ختم الماء لمدة 15 ، 000 ساعات ؛ يتم وضع غرفة زيت بين غرفة المياه والتحمل السفلي للمحرك العلوي ، ويتم تثبيت ختم زيت وجه واحد. الأجزاء المطاطية مصنوعة من مطاط النتريل المقاوم للزيت. يستخدم حلقات الاحتكاك الديناميكية والثابتة الجرافيت لكاربيد السيليكون "لينة إلى صلبة" مغمورة في زيت التشحيم في غرفة الزيت ، والتي تتمتع بعمر خدمة أطول من ختم الماء وليس من السهل الفشل.
- غرفة النفط- الزيت في غرفة الزيت هو 32# زيت الهيدروليكي المضاد للارتداء (GB11118. 1-2011). بالإضافة إلى تزييت ختم الزيت ، يمكن أن يسلب أيضًا الحرارة الناتجة عن احتكاك المحمل ومنع تغلغل الوسط كدالة أمان إضافية. تكمن كمية الزيت المضافة إلى النقطة التي يفيض فيها الزيت من فتحة ملء الزيت ، ويمكن الاحتفاظ بحجم معين من الهواء في غرفة الزيت ، بحيث لا يرتفع الضغط في غرفة الزيت بشكل كبير بعد ارتفاع درجة حرارة الزيت ، وبالتالي تجنب الأضرار المفرطة أو تسرب الختم الميكانيكي. يتم أيضًا تثبيت مسبار خلط مياه الزيت ومفتاح تعويم في غرفة الزيت. عندما يتسرب الوسيلة الموجودة على جانب المضخة في غرفة الزيت ، يمكن لمسبار تسرب المياه اكتشاف ما إذا كانت المياه الموجودة في غرفة المياه قد دخلت غرفة الزيت وتنبيه خزانة التحكم الكهربائي لوقف مضخة الصرف الصحي الغاطسة الرأسية ؛ يطفو مفتاح التعويم ويتم تشغيل المحرك ، مما يشير إلى أن المستوى المتوسط أقل من الحد الأدنى للمستوى.
تثبيت
تتميز مضخة الصرف الصحي العمودية الرأسية Series Series بخمس طرق للتثبيت: تثبيت اقتران تلقائي ، وتثبيت محمول خرطوم ، وتثبيت الأجهزة المحمولة الصلبة ، والتثبيت الأساسي الثابت ، وتثبيت قاعدة ثابتة أخرى.
تثبيت الاقتران التلقائي (Z).
لا يتطلب تثبيت الاقتران التلقائي السحابات التقليدية لتوصيل المضخة وخط الأنابيب. يحتوي جهاز الاقتران على أربعة أجزاء فقط: مقعد أنبوب المخرج ، قضيب التوجيه ، إطار قضيب التوجيه ، وإطار اقتران. يخدم قضيب الدليل فقط كدليل ولا يخضع للقوة. يمكن تقليصه إلى الطول المطلوب وفقًا لعمق المسبح مع أنبوب مياه الصنبور العادي أو أنبوب فولاذي ، أو يمكن للمستخدم إعداده بنفسه.
أثناء التثبيت ، قم بتثبيت مقعد أنابيب المخرج ، وقضيب التوجيه ، وإطار قضيب التوجيه ؛ تناسب إطار الاقتران إلى شفة المضخة. ارفع المضخة ، وأدخل الفتحة نصف الدائرية على إطار الاقتران في قضيب التوجيه ، ثم حرك المضخة لأسفل على طول قضيب التوجيه إلى أسفل. سيتم محاذاة إطار الاقتران وربطه بمقعد أنبوب المخرج. عند الحاجة إلى الصيانة ، ما عليك سوى سحب مضخة مياه الصرف الصحي الرأسية للأعلى ، وسيتم فصل المضخة ومقعد أنبوب المخرج.
نظرًا لأن جهاز الاقتران والمضخة مستقلين نسبيًا ، إذا كان المستخدم يحل محل مضخة منخفضة الانحراف أو عالي الارتفاع لنفس العيار في نفس مكان الاستخدام بسبب التغيرات في الظروف ، فلا يزال من الممكن استخدام جهاز الاقتران الأصلي.
