تكون موثوقية مضخة طاحونة الصرف الصحي المتبعة من سلسلة QW في المستوى الرائد في الصين . وهي تدمج التكنولوجيا العالية من هندسة السوائل والحواسيب الصغيرة ، ولها وظائف مثل توفير الطاقة الفعال والقرص التلقائي غير الحظر.

submersible cutter pump

تتكون خزانة التحكم الكهربائية من نوع HDK المطابقة من نظام تحكم في الحواسيب الصغيرة (أو نظام التحكم المنطقي) ، ونظام نظام التحكم الكهربائي وإنذار الضوء ، ونظام عرض شاشة الرسومات في موقع الصدع . يعتمد ناقل حركة الإشارة على كل مضخ للمرشح الرقمي وضبط الوقت الكهربي ، ويعدل كل شيء من الوقت للتبديل ، وضبط الوقت بشكل عام ، وضبط الوقت على التحول ، وضبط الوقت. يساوي عند عدم بدء تشغيله بشكل متكرر . عند حدوث خطأ ، يتم تطبيق حماية متعددة تلقائيًا على المحرك ، ويمكن قفل المضخة المعيبة تلقائيًا لتحقيق الإدارة الذكية لمحطة المضخة دون إشراف .

يمكن تعيين اختبار البرنامج للمضخة العاملة وفقًا لمستوى المياه بشكل تعسفي . بمجرد تأكيده ، سيتم وضع كل مضخة في التشغيل أو خارجها وفقًا لبرنامج SET بدقة . إذا تجاوز الوقت الذي يتجاوز فيه وقتًا طويلًا-

طلب

تستخدم مضخة طاحونة الصرف الصحي في سلسلة QW بشكل أساسي في الهندسة البلدية ، والصناعة والزراعة ، والمستشفيات ، والبناء ، والفنادق ، والمطاعم وغيرها من الصناعات لنقل مياه الصرف الصحي مع المواد الصلبة والألياف الطويلة ، ومياه الصرف الصحي الحضرية ومياه الأمطار {}}}

يمكن استخدامه أيضًا لنقل المياه الخام ،تربية الأحياء المائية، والري ، وما إلى ذلك سيناريوهات الطوارئ مثل عمليات الصرف المؤقتة مثل تصريف كوارث الفيضان وإصلاح تمزق خط الأنابيب .

شروط الاستخدام

1. درجة الحرارة المتوسطة لا تتجاوز 40 درجة ، الكثافة المتوسطة أقل من أو تساوي 1050 كجم/متر مكعب ؛ تقع قيمة الرقم الهيدروجيني ضمن نطاق 5 ~ 9.
2. للمضخات بدون نظام تبريد الدورة الدموية الداخلية ، لا يتجاوز جزء المحرك 1/2 فوق السطح السائل .
3. لا يمكن للمضخة ضخ السوائل المتآكل للغاية . إذا لزم الأمر ، يرجى توضيح شروط الاستخدام ومتطلبات التوريد الخاص .
4. أقصى عمق الغوص هو 20m .

سمات

تعتمد مضخة طاحونة مياه الصرف الصحي من نوع QW من نوع الختم المزدوج على براءة اختراع بنية غرفة ختم مزدوجة ، مع غرفة الزيت على الجانب المحرك وغرفة الختم العازلة للهواء على جانب المكره . هناك ختمان ميكانيكيان مستقلان في غرفة الزيت ، وهناك آخرالختم الميكانيكي عند المكره ، ما مجموعه ثلاثة أختام ميكانيكية ، بحيث تكون غرفة النفط خارجًا تمامًا عن الاتصال بالوسيلة المنقولة ، مما يضمن سلامة غرفة المحرك . الوسيلة لا يمكن للوسيط إدخال غرفة الزيت ، والختم الميكانيكي في غرفة النفط ، ويحول إلى بيئة عمل أفضل ، وتأثير ختم جيد ، وحياة طويلة الخدمة (انظر Diagram) {{1} من المكره ، ينخفض حجم الهواء ويزداد الضغط ، ويتم تشكيل توازن إلى حد ما ، مما يمنع بشكل فعال تسرب المتوسطة . بالإضافة إلى ذلك ، يتم تثبيت مستشعر الكشف عن تسرب المياه في غرفة الختم العازلة ، ويتم إصدار إنذار عند الماء في الهواء المملوء بالهواء إلى 85 ٪ {}

يتم تثبيت مفتاح تعويم في تجويف المحرك ، ويتم تضمين واقي حراري في جهاز تثقيف المحرك لحماية المحرك . على الإطلاق ، يتم تثبيت الثرمستور خارج مقعد المحمل للتأكد من أن المحمل يعمل داخل النطاق الطبيعي .

وفقًا لاحتياجات المستخدمين ، يمكن تزويد خزانة التحكم التلقائية في الحماية لحماية المضخة من تسرب المياه والكهرباء والكهرباء الزائدة ودرجات الحرارة الزائدة ، وبالتالي تحسين سلامة وموثوقية المنتج . إذا كان يحتاج العميل أيضًا ، فيمكن أن يكون المحرك مزودًا بجهاز مضاد للتكيف لتحسين مضخة {}}

يمكن أن يتحكم مفتاح التعويم تلقائيًا في بدء ووقف المضخة وفقًا لتغيير مستوى السائل المطلوب . إنه مناسب جدًا لاستخدامه دون الحاجة إلى إشراف خاص .

يمكن استخدام مجموعة متنوعة من طرق التثبيت وفقًا لاحتياجات المستخدم ومواقع التثبيت ، والتثبيت مريح للغاية .

من السهل الصيانة والتكلفة المنخفضة . بسبب استخدام غرف الختم المزدوجة ، لا يمكن أن تدخل مياه الصرف الصحي إلى غرفة النفط ، ولا يوجد أي مياه ، وحجم وحطام آخر في بيئة العمل للختم الميكانيكي الأول فقط بعد الاحتياجات المسترخ

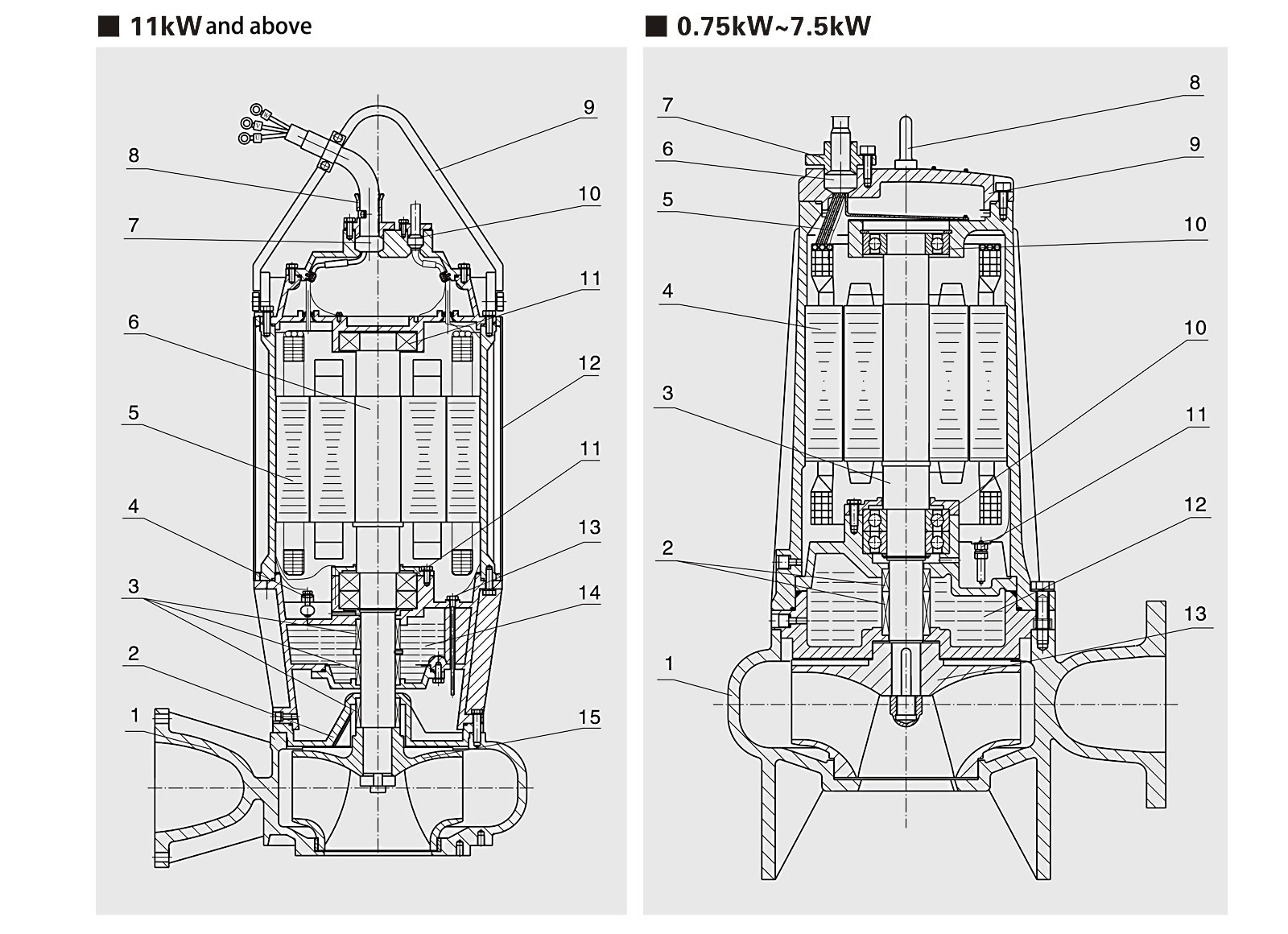

هيكل الرسم البياني

submersible sewage pump

غرض	اسم	غرض	اسم	غرض	اسم	غرض	اسم
1	ضخ الجسم	2	غطاء المضخة	1	ضخ الجسم	2	الختم الميكانيكي
3	الختم الميكانيكي	4	مفتاح تعويم	3	رمح الدوار	4	محرك
5	محرك	6	رمح الدوار	5	حماية الحرارة	6	كابل
7	كابل الطاقة	8	أختام الكابلات	7	أختام الكابلات	8	المسمار رفع
9	مقبض	10	كابل التحكم	9	غطاء المحرك	10	المحامل
11	المحامل	12	طقم التبريد	11	مسبار تسرب المياه	12	غرفة النفط
13	مسبار تسرب المياه	14	غرفة النفط	13	المكره
15	المكره

تثبيت

تتوفر مضخة طاحونة الصرف الصحي المسموح بها في سلسلة QW في تثبيت الاقتران التلقائي (Z) ، والتثبيت الجاف الثابت (G) ، وتثبيت القاعدة الثابتة (P) ، وتثبيت الجوال بالخرطوم المرن (R) ، وتثبيت الأنابيب المتنقلة الصلبة (Y) .

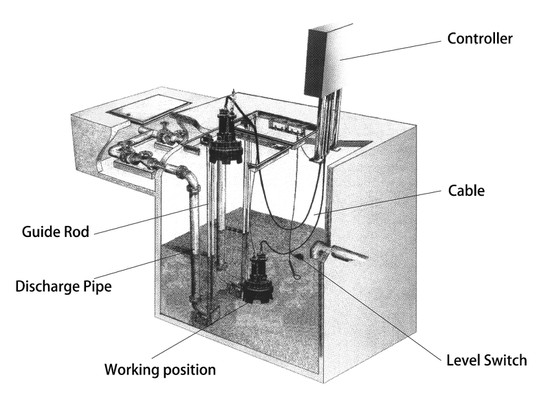

تثبيت الاقتران التلقائي z:

Automatic coupling installation

يستخدم تثبيت الاقتران التلقائي جهاز اقتران لتوصيل المضخة بخط أنابيب الصرف . مع جهاز الاقتران ، والمضخة وخط أنابيب مخرج المياه مستقلين عن بعضهما البعض ، ولا توجد حاجة إلى السحابات لتوصيلها ، لذلك من السهل جدًا توصيل وقطع المضخة وسلالة مخرج المياه {{1}
يتكون جهاز الاقتران من قاعدة تصريف ، وقضيب توجيه ، وقصص توجيه ، وواجهة اقتران . يخدم قضيب التوجيه فقط كدليل . يمكن أن يكون مصنوعًا من أنبوب ماء عادي أو أنبوب صلب. قاعدة الصرف الصحي إلى أسفل المسبح ، ضع قضيب التوجيه في الموضع المقابل من قوس قضيب التوجيه وقاعدة الصرف الصحي ، وإصلاح قوس قضيب التوجيه إلى الجدار الجانبي العلوي للسباحة . قم بتوصيل جسم المضخة بالدليل على طول القضيب {قفل {قوله kidpl. ستقوم القوس بربط جسم المضخة وقاعدة الصرف ، وسوف يتماشى منفذ المياه للمضخة تلقائيًا مع مدخل الماء لقاعدة الصرف . ، يتم الضغط على سطح الحافة تلقائيًا معًا بالوزن الميت للمضخة المائية . عندما تحتاج مضخة الماء إلى إصلاح أو إيقاف فقط ، ورفع المضخة ، و {صافوي} تلقائيًا.
أجهزة الاقتران لمضخات المياه من نماذج مختلفة مع قطر منفذ التفريغ نفسه هي نفسها .

مجلس الوزراء السيطرة

طلب:
يمكن لمضخة الصرف الصحي المخصصة لمضخة الصرف الصحي HDK تنفيذ حماية تلقائية بالكامل مع الدائرة الرئيسية ، الدائرة القصيرة ، فقدان الطور ، حماية الحمل الزائد والمضخة غير المراقبة ، مضخة الاستعداد التلقائي وإخراج الإشارة .
إنه يحتوي على أوضاع تحكم متعددة مثل نوع التحكم الفردي ، والتبديل اليدوي ، ونوع واحد في واحد ، وتبديل التبديل التلقائي واحد في واحد ، والتبديل اليدوي نوع in-standby ، والتبديل اليدوي ثلاثة in-chandby نوع . control cabinet

نطاق التطبيق:
درجة حرارة . Ambient -25 درجة ~ +40
B . الرطوبة النسبية للهواء لا تتجاوز 85 ٪

مربع المحطة الطرفية المتوسطة:
نظرًا لأن حاملة الاتصال بين المضخة وخزانة التحكم الكهربائي ، يمكن أن يكون لمربع الطرف المتوسط العديد من مؤشرات الإشارة ووظائف التحكم الجزئية ، والتي حلت إزعاج التشغيل عندما تكون غرفة التحكم المركزية بعيدة عن غرفة المضخة .

ملحوظة:

يمكن دفن جميع خطوط الإشارة في قناة واحدة ؛
يتم تحديد قناة خط الطاقة تلقائيًا بقطر وكمية خط الكابل المقدم لتحديد حجم القناة المدفوعة مسبقًا ؛
يجب دفن خطوط الطاقة وخطوط الإشارة في قنوات منفصلة ولا يمكن خلطها ؛
تُستخدم إشارات التيار التيار المستمر بين المربع الطرفي وخزانة التحكم ، والتي يمكن إرسالها على مسافات طويلة دون التوهين .

مواد الأجزاء الرئيسية

جسم المضخة ، غطاء المضخة ، المكره: HT200/HT250/الحديد الدكتايل
غلاف: HT200
رمح: 3CR13
الختم الميكانيكي على جانب المحرك: الجرافيت/التنغستن كربيد
الختم الميكانيكي على الجانب غير المحرك:كربيد التنغستن/كربيد التنغستن
السحابات: الفولاذ المقاوم للصدأ

الجهد المصنف:
الجهد المقنن لمضخة submersible سلسلة QW 380 فولت

اتجاه الدوران:
من نهاية الشفط ، يدور المكره عكس اتجاه عقارب الساعة

طريقة الأسلاك:
3 كيلوواط وأقل استخدام طريقة الأسلاك النجوم "Y" و 3 كيلو وات وما فوق استخدام طريقة الأسلاك مثلث "△"

المستشعر:
تم تجهيز 7 . 5kw وتحت مع واقي حراري ومسبق تسرب ، 7.5 كيلو واط وما فوق مزود بحامي حراري ، مفتاح تعويم ، مسبار التسرب ، إلخ.
يجب أن يدرك المستشعر وظيفته من خلال خزانة التحكم

جدول المعلمة

نموذج	تدفق		رأس	كفاءة	سرعة	قوة		وزن
نموذج	m³/h	L/S	(m)	%	ص/دقيقة	رمح	محرك	كجم
50qw 10-10-0.75	7	1.94	10.8	48	2950	0.43	0.75	32.5
	10	2.78	10	54		0.50
	12	3.33	8.5	52		0.53
50qw 13-35-3	9	2.50	38	48	2950	1.94	3	81
	13	8.06	35	54		2.29
	15	9.72	3	52		2.59
50qw 15-15-1.5	10.5	2.92	16.5	42	2950	1.12	1.5	49
	15	4.17	15	51		1.2
	18	5.0	14	50		1.37
50qw 15-22-2.2	10.5	2.92	24.5	47	2950	1.49	2.2	50
	15	4.17	22	55.1		1.63
	18	5.0	17	51		1.78
50qw 17-25-3	12	3.31	29	48	2950	1.9	3	80
	17	4.72	25	53		2.1
	20	5.67	23.8	61		2.14
50qw 18-7-0.75	12.6	3.89	9.3	60	2950	0.52	0.75	32.5
	18	5.0	7	54		0.54
	21.6	6.67	5	61		0.66
50qw 18-15-1.5	12.6	3.5	16.5	54	2950	1.06	1.5	49
	18	5	15	62		1.19
	21.6	6	14	64		1.29
50qw 24-20-4	16.8	4.67	24	60	1485	1.83	4	118
	24	6.67	20	69		1.95
	28.8	8	17.3	67		2.02
50qw 25-10-1.5	17.5	4.86	11.5	55	2950	1.0	1.5	49
	25	6.94	10	67		1.02
	30	8.33	8	65		1.01
50qw 25-22-4	17.5	4.86	23.5	60	1485	1.90	4	118
	25	6.94	22	55		2.27
	30	8.33	20	58		2.54
50qw 25-30-5.5	17.5	4.86	33	42	1485	3.69	5.5	150
	25	6.94	30	49		4.17
	30	8.33	26.5	51		4.26
50qw -25-32-5.5	17.5	4.86	36	42	1485	4.05	5.5	150
	25	6.94	32	49		4.35
	30	8.33	27.5	51		4.45
50qw -27-15-2.2	19	5.25	16.5	61	2950	1.39	2.2	50
	27	7.5	15	70		1.58
	32	9	14	78		1.82
50qw 40-30-7.5	28	7.78	33	51	1485	4.94	7.5	160
	40	11.11	30	62		5.27
	48	13.33	26.5	60		5.78

لو سمحتاتصل بنا للحصول على كتالوج منتج أكثر تفصيلاًلجدول معلمة مضخة الصرف الصحي الغرضة وبعد التثبيت الرسم .
