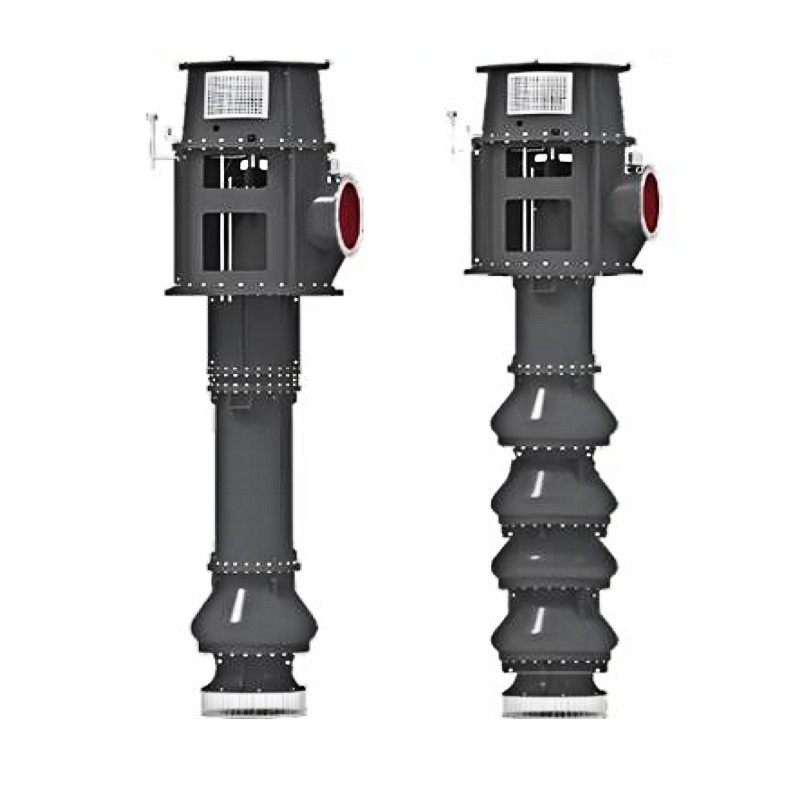

مضخة توربينية عمودية عميقة

المضخة التوربينية العمودية العميقة هي عبارة عن مضخة عمودية أحادية-مرحلة أو متعددة-معلقة ذات غلاف فردي-مصممة وفقًا لمعيار GB/T3215-2019 VS1. إنها تعتمد دافعة مغمورة وتقوم بتفريغ السائل من خلال أنبوب مركزي. إنه يتميز بالهيكل المدمج، التشغيل المستقر، التشغيل البسيط، الصيانة المريحة، المساحة الصغيرة، والدرجة العالية من التنوع والتوحيد القياسي. إنه منتج متقدم وناضج طورته شركتنا لتلبية متطلبات السوق.

يمكن استخدام هذا المنتج لنقل المياه النظيفة، ومياه الأمطار، ومياه الصرف الصحي، والمياه المتداولة (المياه العكرة والنظيفة المتداولة)، ومياه التبريد، والمكثفات، ومياه مقياس أكسيد الحديد، ومياه الصرف الصناعي المسببة للتآكل، ومياه البحر، والسوائل الأخرى. وله تطبيقات متعددة بما في ذلك إمدادات المياه الصناعية والصرف الصحي، ومياه الشرب في المناطق الحضرية، ومياه مكافحة الحرائق المنزلية-، والمياه المعالجة، ومياه تسرب المناجم، وسحب المياه من الأنهار والبحيرات والبحر. يتم استخدامه على نطاق واسع في شركات المياه، ومحطات معالجة مياه الصرف الصحي، ومحطات الطاقة، ومصانع الصلب، والمناجم، وغيرها من المؤسسات الصناعية والتعدينية، وكذلك إمدادات المياه البلدية والصرف الصحي، وري الأراضي الزراعية، والسيطرة على الفيضانات ومشاريع الصرف الصحي.

تتميز المضخة التوربينية العميقة ذات البئر العميق من النوع LC- بمدخل شفط مواجه عموديًا لأسفل- ومخرج أفقي، مما يسمح ببدء تشغيل الفراغ-حرًا-، وتركيب أساس فردي-، والاتصال المباشر بين المضخة والمحرك، مما يؤدي إلى ترك أثر صغير للأساس. عند النظر إليه من نهاية المحرك، يدور دوار المضخة بعكس اتجاه عقارب الساعة-. تشمل الميزات الرئيسية ما يلي:

• تصميم محسّن باستخدام برامج التصميم الهيدروليكي، مما يؤدي إلى أداء فائق. ويأخذ التصميم في الاعتبار بشكل كامل أداء مقاومة التآكل- للمكره ودوارات التوجيه، مما يؤدي إلى إطالة عمرهما بشكل ملحوظ. يعمل المنتج بسلاسة وموثوقية ويتميز بكفاءة عالية في استخدام الطاقة-.

• تعمل شاشة الفلتر ذات الفتحات ذات الحجم المناسب عند مدخل المضخة على منع الجزيئات الكبيرة من الدخول وإتلاف المضخة بشكل فعال، مع تقليل خسائر المدخل وتحسين كفاءة المضخة.

• تستخدم المكره فتحات موازنة لموازنة القوى المحورية، ويتم توفير حلقات مانعة للتسرب قابلة للاستبدال على كل من أغطية المكره الأمامية والخلفية لحماية المكره ودوارات التوجيه.

• تشتمل مجموعة دوار المضخة على المكره، وعمود المكره، والعمود المتوسط، والعمود العلوي، والاقتران، وصمولة الضبط.

• إن العمود الأوسط للمضخة، وأنبوب التوصيل، وأنبوب الحماية عبارة عن أقسام متعددة-متصلة بواسطة أدوات توصيل ملولبة أو أدوات توصيل كمية. يمكن زيادة أو تقليل عدد أنابيب التوصيل حسب احتياجات المستخدم للتكيف مع الأعماق المغمورة المختلفة. يمكن أن تكون المكره وريشة التوجيه ذات -مرحلة واحدة أو متعددة-مرحلة لتلبية متطلبات الرأس المختلفة.

• طول كل عمود معقول وصلابته كافية.

• يستخدم أنبوب توصيل المضخة التوربينية العمودية العميقة وصلات شفة، مع مبيت محمل توجيهي بين أقسام أنابيب التوصيل المتجاورة. يتم تثبيت محامل التوجيه على كل من مبيت محمل التوجيه ومبيت ريشة التوجيه، المصنوعة من PTFE، أو الهكسان الحلقي، أو مطاط النتريل. يحمي الأنبوب الواقي العمود ومحامل التوجيه. عند ضخ المياه النظيفة، يمكن حذف الأنبوب الواقي، ولا تتطلب محامل التوجيه مياه تبريد وتزييت خارجية. عند ضخ مياه الصرف الصحي، يجب تركيب أنبوب الحماية، ويجب أن تكون محامل التوجيه متصلة خارجيًا بمياه التبريد والتشحيم (تحتوي المضخة على نظام إغلاق ذاتي-؛ بعد توقف المضخة، يمنع نظام إغلاق الإغلاق الذاتي- مياه الصرف الصحي من دخول محامل التوجيه).

• يمكن تحمل القوة المحورية المتبقية ووزن الدوار لمضخة المياه بواسطة محمل الدفع في دعامة المحرك أو بواسطة المحرك نفسه، الذي يحتوي على محمل دفع. يتم تشحيم محمل الدفع بالشحم (المعروف أيضًا باسم التشحيم بالزيت الجاف) أو زيت التشحيم (المعروف أيضًا باسم التشحيم بالزيت الرقيق).

• ختم عمود المضخة هو ختم التعبئة. يتم تثبيت البطانات القابلة للاستبدال عند ختم العمود ومحمل التوجيه لحماية العمود. يمكن تعديل الوضع المحوري للمكره بسهولة عن طريق صامولة الضبط الموجودة في الطرف العلوي لمجموعة محمل الدفع أو داخل أداة توصيل المضخة.

• تُستخدم المضخات ذات العمود العمودي الطويل- بقطر مخرج 100 مم و150 مم فقط لنقل الماء النظيف بدرجة الحرارة المحيطة، بدون أنابيب واقية، ولا تتطلب محامل التوجيه تزييتًا خارجيًا. إذا كان المستخدمون يحتاجون إلى مضخات ذات عمود عمودي طويل- مع أنابيب واقية بقطر 100 مم و150 مم، فيمكن لشركتنا توفير حلول تقنية بديلة.

يتميز خط المضخة التوربينية العمودية Deep Well بهياكل متنوعة ويتضمن العديد من التقنيات الجديدة، بما في ذلك تصميم المضخة المقاومة للتآكل والتآكل- المنخفض-، مما يجعلها مناسبة للوسائط المختلفة، بما في ذلك الوسائط الكاشطة والمسببة للتآكل، وتلبية متطلبات التركيب المتنوعة.

بناءً على التطبيق، يتم تصنيف المنتجات على النحو التالي:

• نوع الغرض العام: لنقل المياه النظيفة أو الوسائط ذات الخصائص الفيزيائية والكيميائية المماثلة للمياه النظيفة.
• نوع التآكل المنخفض-: لنقل الوسائط المسببة للتآكل التي تحتوي على شوائب كبيرة، مثل مياه النهر الأصفر، ومياه مقياس أكسيد الحديد، ومياه خبث الرماد، والوسائط سهلة التبلور.
• التآكل-النوع المقاوم: لنقل الوسائط المسببة للتآكل، مثل الأحماض والقلوية ومياه البحر.
• نوع الحقيبة: لنقل المكثفات والزيوت المختلفة والوسائط الأخرى التي تتطلب مقاومة عالية للتجويف.

• مضخات إمدادات المياه
• مضخات الري
• برج التبريد
• محطات الطاقة الحرارية والنووية
• صناعات الصلب والأسمنت
• المصافي
• مياه البحر على المنصات-البعيدة عن الشاطئ
• استخراج المكثفات
• مضخة إطفاء الحرائق
• السيطرة على الفيضانات
• الاحواض الجافة
